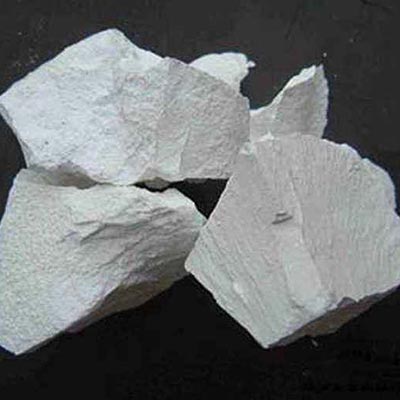

氧化鈣塊狀物抗壓強(qiáng)度測(cè)試需通過標(biāo)準(zhǔn)試驗(yàn)方法獲取可靠數(shù)據(jù)，其核心步驟涵蓋試樣制備、試驗(yàn)操作及結(jié)果計(jì)算。

　　試樣制備需嚴(yán)格把控尺寸與精度。通常采用立方體試件，邊長(zhǎng)可選100mm、150mm或200mm，具體尺寸需根據(jù)塊狀物中骨料大粒徑確定。試件成型后需在溫度20±5℃、相對(duì)濕度大于50%的室內(nèi)靜置1-2天，隨后拆模并轉(zhuǎn)移至標(biāo)準(zhǔn)養(yǎng)護(hù)室(溫度20±2℃、相對(duì)濕度95%以上)養(yǎng)護(hù)，或在溫度20±2℃的不流動(dòng)氫氧化鈣飽和溶液中養(yǎng)護(hù)至規(guī)定齡期。養(yǎng)護(hù)后的試件端面需磨平，確保平面度公差小于0.05mm，端面與試件軸線垂直度偏差不超過0.25°。

　　試驗(yàn)操作需采用連續(xù)均勻加荷方式。將試件置于壓力試驗(yàn)機(jī)下壓板上，調(diào)整球座使上壓板與試件均勻接觸。加荷速度根據(jù)試件預(yù)期強(qiáng)度分級(jí)調(diào)整：當(dāng)抗壓強(qiáng)度小于30MPa時(shí)，加荷速度取0.3-0.5MPa/s;強(qiáng)度在30-60MPa時(shí)，取0.5-0.8MPa/s;強(qiáng)度不小于60MPa時(shí)，取0.8-1.0MPa/s。記錄試件破壞時(shí)的大荷載值，精確至1%。
